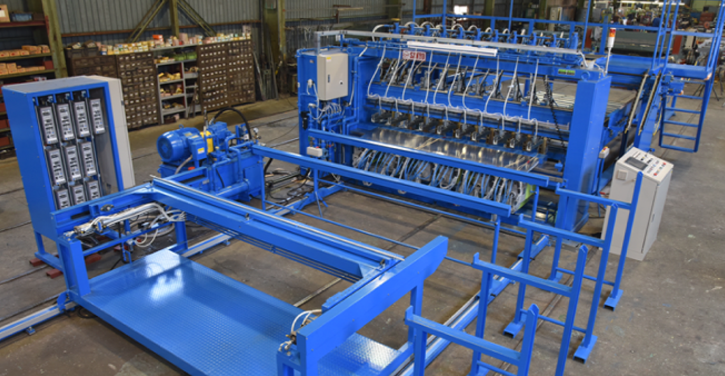

油圧式基礎鉄筋金網溶接機
住宅基礎鉄筋用スポット溶接装置
油圧方式導入により50ピッチ全強度溶接対応
- 全強度溶接に対応 （D22×D13対応可）
- マイコン定電流を採用
各トランス及び溶接ガンで電流・通電時間の設定が可能になりました - 油圧式ガン採用で （主筋 ピッチ50㎜可能）
- イコライジング式溶接ガン採用
最大加圧力750kgfで安定した溶接が可能になりました
油圧式基礎鉄筋金網溶接機 装置仕様
| 主筋押出し装置 | シリンダー移動 ２段押出し方式 |
|---|---|
| 油圧式溶接機本体 | 有効幅 １５００ ～ ２５００L |
| 油圧ユニット | 能力 ９．４MP ７５０kg |
| ウエルドトランス | ５０Hz/(６０Hz) １５０ＫＶＡ （１７５ＫＶＡ） |
| 溶接ガン | １ガン１トランスダイレクト通電方式 |
| 溶接能力 | 最大組み合わせ Ｄ２２ × Ｄ１３ ※全強度対応 |
| 横筋自動供給装置 | 有効幅 １５００ ～ ２５００L |
| 金網自動引出し装置 | 有効長 ３０００ ～ ５０００L |
| 金網自動積込装置 | 積込高さ ４５０㎜ (ピット無し) |
| タイマー | マイコン式定電流 ６台～１２台 (架台付) |
| 制御装置 | タッチパネル操作式 メモリー容量１５００種 |
※上記溶接設備には、受電設備・冷却水(チラー等)・コンプレッサー等の付帯設備が必要です。
※上記の溶接装置は、ユーザー様の仕様に合わせて仕様変更可能です。
オプション装置
- マイコン定電流タイマー 外部サポート付 (PC入力式)
- インバーター制御 (フリッカー対策として)
- 主筋突き当て装置 (前側突き当て式)
※その他機種、または詳しい仕様につきましては当社にお問い合わせください
